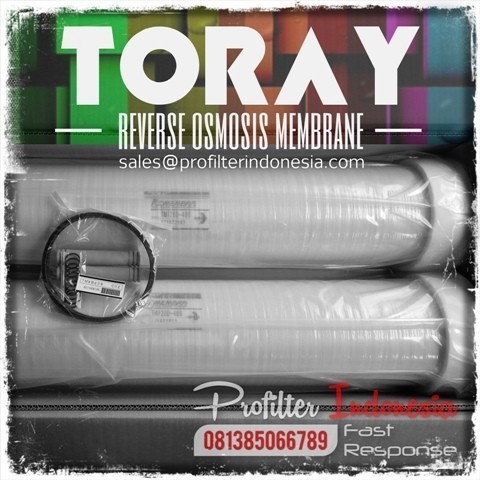

Toray TM820V-400 Low Energy SWRO Membrane

Toray TM820V-400 adalah Seawater Reverse Osmosis (SWRO) membrane 8 Inch dari TM800V Series – Low Energy yang dirancang untuk seawater desalination dan berbagai industrial SWRO applications.

Membrane ini mempunyai nominal product flow 9,000 GPD atau 34.1 m³/day dengan nominal salt rejection 99.80%. Kombinasi high salt rejection dan karakter low-energy SWRO membuat TM820V-400 relevan untuk desalination plant yang membutuhkan kualitas permeate tinggi sekaligus optimasi operating pressure dan energy consumption berdasarkan kondisi sistem.

TM820V-400 merupakan bagian dari portfolio Toray RO Membrane untuk aplikasi BWRO dan SWRO pada industrial water treatment, sehingga pemilihan model dapat disesuaikan dengan salinity feed water, target permeate quality dan design condition plant.

Fungsi Toray TM820V-400 pada Seawater RO System

Fungsi utama TM820V-400 adalah memisahkan dissolved salts dari seawater melalui proses Reverse Osmosis.

Seawater yang telah melalui pretreatment dialirkan menuju pressure vessel menggunakan high-pressure pump. Applied pressure mengatasi osmotic pressure feed sehingga sebagian air melewati selective membrane layer sebagai permeate, sementara sebagian besar dissolved salts tertahan dan keluar bersama concentrate stream.

Dalam SWRO plant, TM820V-400 dapat digunakan untuk menghasilkan permeate sebagai:

• Industrial process water

• Utility water

• Feed water untuk downstream polishing

• Boiler make-up water preparation

• Municipal desalinated water

• Potable-water treatment setelah post-treatment yang sesuai

• Process feed untuk industrial demineralization

Actual permeate quality dan production capacity tetap dipengaruhi feed salinity, temperature, operating pressure, recovery, membrane array dan kondisi pretreatment.

TM800V Series untuk Low Energy Seawater RO

Toray mengklasifikasikan TM800V Series sebagai Low Energy Seawater RO membrane series.

Low Energy pada konteks ini tidak berarti setiap SWRO plant otomatis mempunyai konsumsi listrik tertentu. Energy ment tetap dipengaruhi oleh feed-water salinity, temperature, recovery, high-pressure pump efficiency, Energy Recovery Device, membrane configuration dan target permeate quality.

TM820V-400 memberikan nominal product flow lebih tinggi dibandingkan standard TM820M-400 pada manufacturer test condition, sehingga V Series dapat menjadi salah satu pilihan ketika engineering design membutuhkan kombinasi high salt rejection dan higher membrane productivity dalam low-energy SWRO configuration.

Untuk melihat keluarga yang lebih luas, Toray 8 Inch SWRO Membrane mencakup beberapa pilihan membrane seawater yang dapat disesuaikan dengan target rejection, productivity dan operating strategy desalination plant.

Keunggulan Toray TM820V-400

TM820V-400 mempunyai sejumlah karakter yang relevan untuk industrial seawater desalination:

• Dirancang khusus untuk Seawater Reverse Osmosis.

• Termasuk TM800V Low Energy Series.

• Format industrial 8 Inch × 40 Inch / 8040.

• Nominal product flow tinggi untuk SWRO membrane.

• Nominal salt rejection 99.80%.

• Menggunakan 34 mil feed spacer.

• Sesuai untuk new SWRO installation maupun evaluasi membrane pengganti.

• Dapat digunakan pada industrial dan municipal desalination.

• Dapat diintegrasikan dengan Energy Recovery Device pada SWRO system.

• Tersedia dalam keluarga Toray yang memungkinkan engineering comparison dengan Standard dan Highest Rejection SWRO series.

Pemilihan model tetap harus dilakukan berdasarkan membrane projection dan actual feed-water condition.

Spesifikasi Toray TM820V-400

Berikut spesifikasi utama Toray TM820V-400 berdasarkan portfolio resmi Toray:

Nominal membrane performance merupakan manufacturer reference performance. Actual output pada desalination plant dapat berbeda karena feed salinity, temperature, pressure, recovery dan membrane condition.

Standard Test Condition TM820V-400

Toray menentukan nominal performance seawater membrane menggunakan controlled test condition sehingga performance antar element dapat dibandingkan secara konsisten.

Untuk TM820V-400, manufacturer performance data menggunakan seawater test feed sekitar 32,000 mg/L NaCl, feed pressure sekitar 800 psi / 5.52 MPa, temperature 25°C, pH sekitar 8, dan element recovery sekitar 8%.

Standard test condition bukan rekomendasi bahwa seluruh SWRO plant harus beroperasi pada kondisi tersebut.

Actual operating pressure dan recovery perlu ditentukan melalui membrane projection berdasarkan feed-water analysis dan plant design.

TM820V-400 untuk Low Energy SWRO Design

SWRO merupakan salah satu proses membrane yang membutuhkan driving pressure tinggi karena osmotic pressure seawater jauh lebih besar dibandingkan brackish water.

Karena itu, energy efficiency menjadi salah satu engineering consideration penting pada desalination plant.

TM820V-400 diposisikan Toray sebagai Low Energy SWRO membrane, sehingga dapat dipertimbangkan dalam system design yang mengevaluasi membrane productivity, applied pressure, permeate quality dan energy consumption secara keseluruhan.

Namun membrane hanya salah satu komponen yang menentukan plant energy consumption.

High-pressure pump efficiency, Energy Recovery Device, feed salinity, recovery, pressure losses dan hydraulic configuration juga mempunyai pengaruh besar terhadap specific energy consumption SWRO plant.

Toray TM820V-400 vs TM820M-400

TM820V-400 dan TM820M-400 sama-sama merupakan Toray 8 Inch seawater membrane, tetapi mempunyai positioning yang berbeda.

TM820V-400 berada dalam Low Energy TM800V Series dengan nominal product flow 9,000 GPD / 34.1 m³/day.

Sementara TM820M-400 berada dalam Standard TM800M Series dengan nominal product flow 7,000 GPD / 26.5 m³/day.

Keduanya mempunyai nominal salt rejection 99.80% dan menggunakan 34 mil feed spacer.

Perbedaan nominal flow tersebut tidak berarti TM820V-400 otomatis menjadi pilihan yang tepat untuk setiap SWRO plant. Feed salinity, d permeate quality, pressure, recovery, vessel configuration dan lifecycle operating strategy tetap perlu diperhitungkan melalui membrane projection.

Toray TM820V-400 vs TM820V-440

TM820V-400 dan TM820V-440 berasal dari Low Energy TM800V Series, tetapi keduanya merupakan model yang berbeda.

TM820V-400 menggunakan active membrane area 400 ft² dan 34 mil feed spacer, sedangkan TM820V-440 mempunyai membrane area lebih besar dan feed spacer berbeda.

TM820V-440 juga mempunyai nominal product flow lebih tinggi dibandingkan TM820V-400 pada manufacturer test condition.

Karena itu, data kedua model tidak boleh dicampur.

Untuk system yang sedang mengevaluasi alternatif dalam V Series, Toray TM820V-440 dapat dibandingkan dengan TM820V-400 berdasarkan membrane area, feed spacer, productivity dan hydraulic ment SWRO plant.

Kesamaan diameter 8 Inch tidak berarti kedua model dapat dipertukarkan tanpa engineering evaluation.

Pretreatment untuk Toray TM820V-400

Seawater mengandung suspended solids, colloids, microorganisms, organic matter dan berbagai dissolved constituents yang dapat mempengaruhi membrane performance.

Pretreatment karena itu merupakan bagian kritis dari SWRO system.

Konfigurasi pretreatment dapat menggunakan conventional clarification and filtration, ultrafiltration maupun kombinasi treatment lainnya berdasarkan raw seawater condition.

Chemical conditioning juga dapat diperlukan untuk mengendalikan biological activity, scaling dan parameter feed lainnya.

Pretreatment RO System perlu dirancang berdasarkan karakter feed water untuk membantu mengendalikan particulate, colloidal dan contaminant loading sebelum seawater memasuki SWRO membrane.

Pretreatment yang stabil membantu mempertahankan membrane productivity, mengendalikan differential pressure dan memperpanjang interval antara cleaning.

Cartridge Filtration Sebelum TM820V-400

Cartridge filtration biasanya digunakan sebagai final particulate barrier setelah upstream seawater pretreatment dan sebelum high-pressure SWRO section.

Tahap ini membantu menangkap particulate contamination maupun debris yang masih terbawa menuju membrane.

Cartridge filter untuk SWRO dan BWRO dapat digunakan sebagai final particulate filtration sebelum feed water memasuki Reverse Osmosis membrane.

Pemilihan micron rating, filter media dan housing configuration harus mempertimbangkan feed flow, pretreatment quality dan ment SWRO system.

Pada desalination plant dengan feed flow besar, high flow filter cartridge dapat digunakan untuk kebutuhan final filtration berkapasitas tinggi sebelum SWRO membrane dengan konfigurasi housing yang sesuai.

Differential pressure cartridge filter perlu dimonitor untuk membantu mendeteksi perubahan particulate loading dari upstream treatment.

Aplikasi Toray TM820V-400

Toray TM820V-400 dapat digunakan pada berbagai Seawater Reverse Osmosis applications, antara lain:

• Seawater desalination plant

• Industrial SWRO system

• Power plant desalination

• Petrochemical dan refinery

• Mining operation

• Smelter dan metal processing

• Coastal industrial facility

• Offshore facility

• Marine desalination

• Island dan remote-area water supply

• Municipal desalination

• OEM SWRO skid

• EPC desalination project

• Penggantian membrane pada existing TM820V-400 installation

TM820V-400 terutama relevan ketika engineering design membutuhkan Toray 8 Inch Low Energy SWRO membrane dengan high salt rejection dan high nominal productivity.

Pemilihan akhir tetap harus mempertimbangkan actual seawater analysis, feed temperature, target permeate quality, recovery, pressure vessel configuration dan membrane projection sehingga membrane bekerja sebagai bagian dari SWRO system yang terintegrasi, bukan hanya berdasarkan nominal performance satu element.

Engineering Consideration Toray TM820V-400 pada Sistem SWRO

Toray TM820V-400 perlu dievaluasi sebagai bagian dari keseluruhan Seawater Reverse Osmosis system, bukan hanya berdasarkan nominal permeate flow satu element.

Actual performance dipengaruhi oleh seawater salinity, ionic composition, temperature, pretreatment quality, operating pressure, recovery, membrane array, high-pressure pump, Energy Recovery Device dan target permeate quality.

Karena TM820V-400 berada dalam keluarga Low Energy SWRO, optimasi sistem perlu dilakukan secara menyeluruh. Membrane dengan karakter high productivity tidak otomatis menghasilkan plant dengan energy consumption rendah apabila pressure losses, pump efficiency, recovery atau hydraulic configuration tidak optimal.

Analisis Feed Seawater Sebelum Memilih TM820V-400

Seawater analysis merupakan dasar untuk membrane projection dan SWRO design.

Parameter yang perlu diperhatikan antara lain:

• TDS dan conductivity

• Sodium dan chloride

• Calcium dan magnesium

• Sulfate

• Alkalinity

• Boron

• Silica

• Iron dan manganese

• Turbidity

• SDI

• Total organic carbon

• Biological activity

• Temperature

• pH

Salinity seawater dapat berubah berdasarkan lokasi intake, musim, evaporation, rainfall maupun karakter sumber air.

Perubahan salinity mempengaruhi osmotic pressure dan selanjutnya dapat mempengaruhi d operating pressure, permeate flow serta energy ment.

Karena itu, engineering evaluation sebaiknya menggunakan actual seawater analysis dari lokasi plant, bukan hanya asumsi standard seawater.

Pretreatment untuk Menjaga Performa SWRO

Pretreatment mempunyai pengaruh langsung terhadap stabilitas membrane operation.

Open seawater intake dapat membawa suspended solids, algae, microorganisms dan organic matter dengan fluktuasi yang besar, sedangkan beach well intake biasanya mempunyai particulate characteristics yang berbeda.

Karena itu, treatment train perlu mengikuti kondisi sumber air.

Pretreatment RO System perlu dirancang berdasarkan karakter feed water untuk membantu mengendalikan particulate, colloidal, organic dan biological loading sebelum seawater memasuki SWRO membrane.

Pretreatment dapat menggunakan conventional clarification dan media filtration, membrane ultrafiltration maupun kombinasi proses lain sesuai raw-water condition.

Tujuannya adalah memberikan feed yang stabil sehingga fouling rate, differential pressure dan cleaning frequency dapat dikendalikan.

Final Cartridge Filtration Sebelum High-Pressure SWRO Section

Cartridge filtration berfungsi sebagai final particulate barrier antara upstream pretreatment dan high-pressure membrane section.

Tahap ini membantu menangkap residual particles maupun debris yang dapat terbawa dari piping, tank dan treatment equipment.

Cartridge filter untuk SWRO dan BWRO dapat digunakan sebagai final particulate protection sebelum feed water memasuki high-pressure Reverse Osmosis membrane section.

Untuk desalination plant dengan flow besar, high flow filter cartridge dapat digunakan pada final filtration SWRO untuk menangani kapasitas aliran tinggi dengan konfigurasi housing yang disesuaikan dengan kebutuhan plant.

Cartridge filter tidak boleh digunakan untuk menutupi pretreatment yang tidak stabil. Jika cartridge differential pressure meningkat jauh lebih cepat daripada kondisi normal, upstream treatment perlu diperiksa.

High-Pressure Pump dan TM820V-400

High-pressure pump menyediakan hydraulic energy untuk mengatasi osmotic pressure seawater dan menghasilkan net driving pressure pada membrane.

Karena seawater mempunyai osmotic pressure tinggi, high-pressure pump merupakan salah satu komponen utama dalam energy consumption SWRO plant.

Operating pressure perlu disesuaikan dengan:

• Feed salinity

• Feed temperature

• Target permeate flow

• Target permeate quality

• Recovery

• Pressure losses

• Membrane condition

TM820V-400 diposisikan sebagai Low Energy SWRO membrane, tetapi operating pressure aktual tetap harus ditentukan melalui membrane projection dan plant operating condition.

Menurunkan pressure tanpa memperhatikan permeate ment dapat mengurangi production capacity, sedangkan menaikkan pressure tanpa diagnosis dapat meningkatkan energy consumption dan menutupi masalah fouling atau perubahan feed condition.

Energy Recovery Device pada SWRO Plant

Concentrate yang keluar dari SWRO membrane masih mempunyai hydraulic pressure yang tinggi.

Pada modern desalination plant, Energy Recovery Device (ERD) dapat digunakan untuk memanfaatkan kembali sebagian pressure energy dari concentrate stream.

ERD dapat memberikan kontribusi besar terhadap optimasi specific energy consumption keseluruhan SWRO plant.

Karena itu, evaluasi low-energy desalination sebaiknya tidak hanya membandingkan membrane element.

Engineering team perlu melihat kombinasi:

membrane + high-pressure pump + ERD + pressure losses + recovery + hydraulic design.

Pendekatan tersebut memberikan gambaran energy performance yang lebih realistis dibandingkan menilai membrane berdasarkan nominal flow saja.

Pressure Vessel dan Membrane Configuration

TM820V-400 menggunakan format industrial 8 Inch dan dipasang pada pressure vessel yang sesuai untuk SWRO operating condition.

Satu pressure vessel dapat menampung beberapa membrane element secara seri berdasarkan design plant.

Feed seawater memasuki lead element kemudian concentrate mengalir menuju element berikutnya. Sepanjang vessel, feed concentration meningkat karena sebagian water telah dikonversi menjadi permeate.

Akibatnya, tail element dapat mengalami feed salinity dan osmotic pressure yang lebih tinggi dibandingkan lead element.

Pressure vessel harus mempunyai pressure rating yang sesuai dengan SWRO design pressure dan seluruh sealing, interconnector serta permeate connection harus dipasang dengan benar.

Membrane Array dan Hydraulic Balance

Jumlah pressure vessel, element per vessel dan array configuration menentukan distribution flow dalam SWRO system.

Hydraulic design harus menjaga kondisi operasi membrane tetap berada dalam design envelope.

Feed flow yang terlalu rendah dapat mengurangi crossflow dan meningkatkan concentration polarization, sedangkan flow yang tidak sesuai juga dapat mempengaruhi pressure drop serta fouling behavior.

Karena itu, penambahan atau pengurangan jumlah membrane tidak sebaiknya dilakukan hanya berdasarkan total target permeate capacity.

Membrane projection perlu digunakan untuk mengevaluasi loading setiap element sepanjang pressure vessel.

Recovery pada Seawater Desalination

Recovery menunjukkan persentase feed seawater yang dikonversi menjadi permeate.

Ketika recovery meningkat, volume concentrate berkurang tetapi konsentrasi dissolved salts pada concentrate side meningkat.

Hal ini dapat meningkatkan:

• Osmotic pressure

• Concentration polarization

• Scaling potential

• Required net driving pressure

• Stress pada downstream elements

Target recovery perlu ditentukan berdasarkan seawater chemistry, membrane array, concentrate flow, energy strategy dan plant objectives.

Recovery yang lebih tinggi tidak selalu berarti overall system lebih efisien apabila konsekuensinya adalah operating pressure, scaling risk atau cleaning frequency meningkat.

Crossflow dan Concentration Polarization

Crossflow membantu membawa rejected salts menjauh dari membrane surface.

Pada SWRO, fenomena concentration polarization perlu dikendalikan karena local salt concentration di dekat membrane surface dapat lebih tinggi daripada bulk feed.

Jika crossflow terlalu rendah atau recovery terlalu tinggi, concentration polarization dapat meningkat.

Dampaknya dapat berupa kenaikan local osmotic pressure, penurunan effective driving force dan peningkatan scaling tendency.

Karena itu, concentrate flow merupakan parameter engineering yang penting dan tidak sebaiknya dikurangi hanya untuk mengejar recovery maksimum.

Scaling Control pada TM820V-400

Walaupun seawater mempunyai chemistry yang berbeda dari brackish water, scaling tetap perlu diperhitungkan pada concentrate side SWRO.

Scaling potential bergantung pada ionic composition, pH, temperature dan recovery.

Control strategy dapat melibatkan antiscalant dosing, pH adjustment maupun pengaturan recovery berdasarkan membrane projection dan chemical analysis.

Dosing chemical perlu dikontrol secara konsisten. Under-dosing dapat meningkatkan scaling risk, sedangkan dosing tanpa dasar feed chemistry bukan pendekatan engineering yang baik.

Particulate dan Colloidal Fouling

Particulate fouling dapat terjadi ketika pretreatment tidak mampu menjaga feed quality secara stabil.

Suspended solids dan colloidal material dapat terakumulasi pada membrane feed channel sehingga menyebabkan kenaikan differential pressure dan penurunan productivity.

Pada seawater intake yang mengalami seasonal variation, particulate loading dapat berubah dalam waktu relatif singkat.

Trending SDI, turbidity, cartridge filter differential pressure dan membrane differential pressure dapat membantu mendeteksi perubahan upstream condition.

Organic dan Biological Fouling

Seawater dapat mengandung natural organic matter dan microorganisms yang berkontribusi terhadap organic fouling maupun biofouling.

Biofilm pada membrane dan feed spacer dapat meningkatkan hydraulic resistance serta differential pressure.

Masalah ini tidak sebaiknya ditangani hanya dengan meningkatkan frekuensi CIP.

Intake management, pretreatment, chemical strategy, sanitation dan operational control perlu dianalisis sebagai satu sistem.

Jika fouling kembali dengan cepat setelah cleaning, penyebab upstream harus dicari sebelum membrane baru dipasang.

Pengaruh Feed Temperature

Temperature mempunyai pengaruh besar terhadap membrane water permeability.

Pada seawater yang lebih dingin, membrane productivity dapat menurun sehingga system mungkin membutuhkan net driving pressure lebih tinggi untuk mempertahankan production target.

Sebaliknya, temperature yang lebih tinggi dapat meningkatkan water permeability tetapi juga mempengaruhi salt passage dan system chemistry.

Karena itu, raw permeate flow dari dua periode dengan temperature berbeda tidak dapat dibandingkan langsung untuk menilai membrane condition.

Normalized performance diperlukan agar perubahan membrane dapat dibedakan dari perubahan temperature.

Pengaruh Seawater Salinity

Salinity menentukan osmotic pressure yang harus dilawan SWRO system.

Ketika feed salinity meningkat, d pressure untuk mempertahankan permeate production umumnya juga meningkat.

Hal ini sangat relevan pada coastal plant dengan seasonal salinity variation maupun lokasi dengan evaporation tinggi.

TM820V-400 tidak sebaiknya dinilai hanya berdasarkan nominal manufacturer test condition. Membrane projection perlu menggunakan salinity aktual agar engineer dapat memperkirakan operating pressure, permeate quality dan production capacity secara lebih realistis.

Boron dan Target Permeate Quality

Selain total dissolved salts, boron dapat menjadi parameter penting pada seawater desalination, khususnya ketika permeate digunakan untuk potable-water production atau aplikasi dengan stringent water-quality ment.

Boron rejection dipengaruhi oleh membrane characteristics, pH, temperature dan operating condition.

Pada target boron yang ketat, single-pass SWRO belum tentu menjadi keseluruhan treatment solution.

Second-pass RO, pH adjustment maupun downstream treatment dapat diperlukan berdasarkan feed concentration dan final water-quality ment.

Karena itu, pemilihan TM820V-400 perlu dilihat sebagai bagian dari complete desalination process.

Monitoring Performa TM820V-400

Monitoring rutin diperlukan untuk membedakan perubahan operating condition dari actual membrane deterioration.

Parameter yang sebaiknya dicatat meliputi:

• Feed conductivity

• Permeate conductivity

• Feed temperature

• Feed pressure

• Concentrate pressure

• Permeate pressure

• Feed flow

• Concentrate flow

• Permeate flow

• Differential pressure

• Recovery

• Pretreatment condition

• Chemical dosing

• Cartridge filter differential pressure

Data tersebut kemudian dapat digunakan untuk menghitung dan membandingkan normalized permeate flow, normalized salt passage dan normalized differential pressure.

Trend jangka panjang biasanya memberikan informasi yang lebih berguna dibandingkan satu pembacaan operating data.

Commissioning Toray TM820V-400

Sebelum membrane baru digunakan sebagai baseline, SWRO system perlu dipastikan bersih dan siap beroperasi.

Piping dan pressure vessel perlu bebas dari debris, cartridge filter harus dalam kondisi baik, chemical dosing harus berfungsi, instrumentation perlu diverifikasi dan valve configuration harus benar.

Setelah membrane dipasang, flushing dan commissioning dilakukan sesuai procedure yang sesuai sebelum performance baseline dicatat.

Baseline awal tersebut nantinya digunakan untuk membandingkan perubahan membrane performance selama operation.

CIP dan Cleaning Strategy

Cleaning-in-Place dilakukan ketika normalized performance menunjukkan perubahan yang mengindikasikan fouling atau scaling.

Cleaning chemical harus dipilih berdasarkan jenis foulant dan compatibility membrane.

Acidic cleaning dapat relevan terhadap jenis mineral deposit tertentu, sedangkan alkaline cleaning dapat digunakan untuk beberapa organic atau biological foulants.

Cleaning sequence, pH, concentration, temperature, circulation flow dan soaking time perlu mengikuti membrane cleaning guideline.

Melakukan CIP terlalu terlambat dapat membuat foulant lebih sulit dibersihkan, sedangkan cleaning tanpa diagnosis yang tepat dapat menghasilkan recovery performance yang terbatas.

Evaluasi Membrane Pengganti TM820V-400

Ketika existing desalination plant menggunakan TM820V-400, pemilihan membrane pengganti perlu mempertimbangkan lebih dari kesamaan ukuran 8040.

Engineering team perlu membandingkan:

• Membrane series

• Productivity

• Salt rejection

• Feed spacer

• Feed-water salinity

• Required permeate quality

• Operating pressure

• Recovery

• Pressure vessel configuration

• Energy strategy

• Historical plant performance

Untuk memahami pilihan lain dalam keluarga yang sama, Toray 8 Inch SWRO Membrane dapat digunakan sebagai referensi untuk membandingkan beberapa konfigurasi seawater membrane berdasarkan kebutuhan desalination plant.

Jika engineering team mengevaluasi V Series dengan membrane area berbeda, Toray TM820V-440 dapat dibandingkan dengan TM820V-400 berdasarkan productivity, feed spacer, hydraulic loading dan membrane projection.

Pemilihan akhir sebaiknya dilakukan melalui membrane projection menggunakan actual seawater analysis sehingga membrane pengganti tidak hanya cocok secara dimensional, tetapi juga sesuai dengan hydraulic condition, energy strategy dan target permeate quality existing SWRO plant.

Aplikasi Industrial Toray TM820V-400

Toray TM820V-400 dapat digunakan pada berbagai Seawater Reverse Osmosis (SWRO) yang membutuhkan desalination dengan high salt rejection dan membrane productivity tinggi dalam konfigurasi Low Energy SWRO.

Pemilihan membrane tetap perlu mempertimbangkan seawater analysis, temperature, salinity, target permeate quality, recovery, operating pressure, pressure vessel configuration serta energy strategy keseluruhan plant.

Seawater Desalination Plant

TM820V-400 dapat digunakan pada seawater desalination plant untuk menghasilkan permeate dari raw seawater yang telah melalui pretreatment.

Pada large-scale desalination system, membrane bekerja bersama high-pressure pump, pressure vessel, Energy Recovery Device, chemical dosing dan pretreatment system sebagai satu integrated process.

Karena TM820V-400 berada dalam TM800V Low Energy Series, model ini dapat dipertimbangkan ketika engineering design mengevaluasi keseimbangan antara membrane productivity, permeate quality dan energy ment.

Power Plant dan Utility Water

Coastal power plant dapat menggunakan seawater desalination sebagai sumber utility water maupun feed untuk downstream demineralization.

Permeate SWRO dapat diproses lebih lanjut menggunakan second-pass RO, ion exchange, electrodeionization atau polishing system sesuai final water-quality ment.

Stabilitas pretreatment menjadi penting karena perubahan intake seawater dapat mempengaruhi fouling tendency dan membrane performance.

Petrochemical dan Refinery

Refinery dan petrochemical complex yang berada di coastal area dapat menggunakan desalinated seawater sebagai salah satu sumber industrial water.

TM820V-400 dapat menjadi bagian dari SWRO treatment train sebelum downstream process yang menghasilkan utility water, boiler make-up preparation maupun kebutuhan industrial lainnya.

Feed seawater tetap perlu dievaluasi terhadap organic loading, biological activity, suspended solids dan parameter lain yang dapat mempengaruhi membrane.

Mining dan Mineral Processing

Mining operation di lokasi dengan keterbatasan freshwater dapat menggunakan seawater desalination untuk memenuhi sebagian kebutuhan process dan utility water.

Pada kondisi tersebut, SWRO system perlu dirancang berdasarkan salinity aktual, intake condition, elevation, concentrate management serta target kualitas air.

TM820V-400 dapat dipertimbangkan sebagai Low Energy SWRO membrane ketika karakteristiknya sesuai dengan membrane projection dan hydraulic design plant.

Smelter dan Coastal Industrial Facility

Smelter, metal processing facility dan industrial estate di coastal area dapat membutuhkan desalinated seawater dalam kapasitas besar.

SWRO dapat digunakan sebagai bagian dari integrated water treatment plant untuk menghasilkan feed menuju process-water maupun demineralization system.

Pada flow besar, high flow filter cartridge dapat digunakan sebagai bagian dari final filtration berkapasitas tinggi sebelum high-pressure SWRO section apabila sesuai dengan desain pretreatment plant.

Offshore dan Marine Desalination

Offshore facility dan marine application mempunyai keterbatasan ruang serta kebutuhan water production yang berbeda dari land-based desalination plant.

TM820V-400 dapat dipertimbangkan pada SWRO system dengan pressure vessel 8 Inch ketika kapasitas dan design condition sesuai.

System engineering perlu mempertimbangkan footprint, energy availability, intake condition, corrosion-resistant materials dan maintenance accessibility.

Island dan Remote-Area Water Supply

Pulau dan daerah coastal yang mempunyai freshwater terbatas dapat menggunakan seawater desalination sebagai salah satu sumber water supply.

SWRO system dapat dirancang dalam berbagai kapasitas, mulai dari packaged system hingga centralized desalination plant.

Final treatment setelah SWRO perlu disesuaikan dengan intended use permeate, terutama jika air akan digunakan sebagai potable water.

OEM SWRO Skid dan Proyek EPC

TM820V-400 dapat digunakan untuk OEM SWRO skid maupun EPC desalination project yang membutuhkan Toray 8 Inch seawater membrane.

Untuk project baru, pemilihan model sebaiknya menggunakan membrane projection berdasarkan actual feed-water analysis.

Untuk existing plant, model membrane, quantity, pressure vessel arrangement, operating history dan design condition perlu diperiksa sebelum procurement membrane pengganti.

Toray 8 Inch SWRO Membrane menyediakan beberapa pilihan seawater membrane untuk kebutuhan Standard, Low Energy maupun high-rejection desalination design.

Troubleshooting Toray TM820V-400

Perubahan performa TM820V-400 tidak selalu menunjukkan kerusakan membrane.

Feed-water condition, temperature, salinity, pretreatment, chemical dosing, instrumentation dan hydraulic operation dapat menghasilkan perubahan yang serupa.

Diagnosis sebaiknya menggunakan historical dan normalized operating data.

Permeate Flow Menurun

Penurunan permeate flow dapat berkaitan dengan:

• Feed temperature menurun

• Feed salinity meningkat

• Fouling

• Scaling

• Operating pressure berubah

• Recovery berubah

• Feed channel restriction

• Pretreatment deterioration

• Instrumentation error

Jika raw permeate flow turun tetapi normalized performance relatif stabil, perubahan tersebut mungkin berasal dari operating condition dan bukan membrane deterioration.

Permeate Conductivity Meningkat

Kenaikan permeate conductivity dapat disebabkan oleh:

• Feed salinity meningkat

• Membrane deterioration

• Membrane damage

• O-ring atau seal leakage

• Interconnector problem

• Installation issue

• Perubahan operating condition

Jika hanya satu pressure vessel menunjukkan conductivity abnormal, localized problem perlu diperiksa sebelum menyimpulkan seluruh membrane train harus diganti.

Differential Pressure Meningkat

Kenaikan differential pressure dapat menunjukkan peningkatan hydraulic resistance pada membrane feed channel.

Penyebabnya dapat meliputi particulate fouling, colloidal deposition, biofouling maupun deposit lainnya.

Cartridge filter untuk SWRO dan BWRO berfungsi sebagai final particulate barrier dan monitoring differential pressure-nya dapat membantu mendeteksi perubahan particulate loading menuju membrane.

Jika cartridge filter dan membrane differential pressure meningkat secara bersamaan, upstream pretreatment perlu menjadi bagian utama investigasi.

Membrane Cepat Fouling Setelah CIP

Jika performance membaik setelah cleaning tetapi kembali turun dalam waktu singkat, penyebab upstream kemungkinan belum terselesaikan.

Periksa:

• Seawater intake condition

• Pretreatment performance

• SDI dan turbidity

• Organic loading

• Biological activity

• Chemical dosing

• Cartridge filter condition

• Scaling potential

• Cleaning effectiveness

Pretreatment RO System perlu bekerja secara stabil karena CIP tidak dapat menggantikan fungsi upstream treatment yang tidak mampu menjaga kualitas feed menuju SWRO membrane.

Operating Pressure Meningkat

Peningkatan pressure yang diperlukan untuk mempertahankan permeate production dapat berkaitan dengan feed salinity, temperature, fouling, scaling maupun perubahan hydraulic resistance.

Jangan terus menaikkan pressure tanpa diagnosis.

Pada Low Energy SWRO design, perubahan pressure perlu dianalisis karena dapat mempengaruhi tujuan awal optimasi energy consumption plant.

Salt Passage Meningkat

Peningkatan salt passage dapat berasal dari membrane aging, chemical damage, mechanical damage, seal leakage atau perubahan operating condition.

Normalized salt passage perlu dibandingkan dengan baseline untuk menentukan apakah perubahan terjadi secara bertahap atau tiba-tiba.

Perubahan mendadak dapat mengarahkan investigasi ke mechanical leakage atau installation problem, sedangkan perubahan bertahap dapat membutuhkan analisis membrane condition dan operating history.

Performa Antar Pressure Vessel Berbeda

Perbedaan conductivity, flow maupun pressure antar vessel dapat membantu menentukan lokasi masalah.

Vessel profiling dapat digunakan untuk mempersempit investigasi sehingga engineering team tidak perlu langsung mengganti seluruh membrane train.

Pendekatan ini sangat berguna pada large SWRO plant dengan banyak pressure vessel.

Kapan Toray TM820V-400 Perlu Diganti?

Umur membrane tidak sebaiknya ditentukan hanya berdasarkan jumlah tahun operasi.

Membrane dapat dipertimbangkan untuk diganti ketika penurunan performanya tidak lagi dapat dipulihkan secara efektif melalui cleaning, troubleshooting dan koreksi operating condition.

Beberapa indikasi yang perlu dievaluasi meliputi:

• Normalized permeate flow tidak kembali setelah cleaning yang tepat.

• Normalized salt passage meningkat secara berkelanjutan.

• Target permeate quality tidak lagi tercapai.

• Physical atau chemical damage teridentifikasi.

• Cleaning interval menjadi terlalu pendek.

• Differential pressure tidak dapat dipulihkan.

• Energy ment meningkat akibat membrane condition.

• Membrane tidak lagi sesuai dengan kebutuhan operasi plant.

Keputusan penggantian sebaiknya mempertimbangkan technical performance sekaligus lifecycle operating cost.

TM820V-400 sebagai Membrane Pengganti Existing SWRO

Jika existing plant menggunakan TM820V-400, model dan configuration membrane lama perlu diverifikasi sebelum procurement.

Kesamaan ukuran 8040 saja tidak cukup untuk menentukan compatibility.

Engineering team perlu mempertimbangkan membrane series, productivity, rejection, feed spacer, feed salinity, pressure, recovery, vessel configuration dan target permeate quality.

Jika plant mengevaluasi membrane area yang berbeda dalam keluarga Low Energy yang sama, Toray TM820V-440 dapat dibandingkan dengan TM820V-400 berdasarkan membrane area, feed spacer, productivity dan hydraulic ment existing SWRO system.

Perubahan model sebaiknya diverifikasi melalui membrane projection sebelum procurement.

FAQ Toray TM820V-400

Apa itu Toray TM820V-400?

Toray TM820V-400 adalah 8 Inch Seawater Reverse Osmosis membrane dari TM800V Low Energy Series untuk seawater desalination dan industrial SWRO.

Apakah TM820V-400 merupakan BWRO membrane?

Tidak. TM820V-400 merupakan SWRO membrane untuk seawater, bukan Brackish Water RO membrane.

Apa arti Low Energy pada TM820V-400?

Toray mengklasifikasikan TM800V sebagai Low Energy Seawater RO Series.

Istilah tersebut menunjukkan positioning membrane untuk low-energy SWRO operation, tetapi actual energy consumption tetap dipengaruhi feed salinity, operating pressure, recovery, pump efficiency, ERD dan hydraulic design.

Apa perbedaan TM820V-400 dan TM820M-400?

TM820V-400 berada dalam Low Energy TM800V Series, sedangkan TM820M-400 berada dalam Standard TM800M Series.

Keduanya mempunyai performance characteristics berbeda sehingga pemilihan perlu berdasarkan membrane projection dan kebutuhan plant.

Apakah TM820V-400 sama dengan TM820V-440?

Tidak.

Keduanya berasal dari V Series, tetapi mempunyai membrane area, feed spacer dan nominal productivity yang berbeda. Data teknis kedua model tidak boleh dicampur.

Apakah TM820V-440 dapat digunakan sebagai membrane pengganti TM820V-400?

TM820V-440 dapat menjadi salah satu model yang dievaluasi, tetapi tidak sebaiknya dipilih hanya karena sama-sama merupakan Toray V Series dan berdiameter 8 Inch.

Hydraulic loading, membrane area, feed spacer, operating condition dan projection existing plant perlu diperiksa.

Apakah TM820V-400 membutuhkan pretreatment?

Ya. Pretreatment merupakan bagian penting dari SWRO system untuk membantu mengendalikan suspended solids, colloids, organics dan biological loading sebelum feed memasuki membrane.

Apakah TM820V-400 membutuhkan Energy Recovery Device?

ERD merupakan komponen sistem, bukan persyaratan khusus satu membrane.

Pada SWRO plant, ERD dapat digunakan untuk memanfaatkan pressure energy dari concentrate dan meningkatkan overall energy efficiency. Pemilihannya bergantung pada desain dan kapasitas plant.

Mengapa permeate conductivity dapat meningkat?

Penyebabnya dapat berupa perubahan feed salinity, membrane deterioration, seal leakage, mechanical damage atau perubahan operating condition.

Operating data dan vessel performance perlu diperiksa sebelum menentukan penyebabnya.

Apakah TM820V-400 cocok untuk seawater desalination plant berkapasitas besar?

TM820V-400 merupakan industrial 8 Inch SWRO membrane dan dapat digunakan dalam multi-vessel desalination system. Jumlah membrane dan configuration harus ditentukan melalui membrane projection berdasarkan kapasitas serta kondisi feed aktual.

Distributor & Supplier Toray TM820V-400 Indonesia

PFI Filtration melayani kebutuhan Toray TM820V-400 SWRO Membrane untuk industrial seawater desalination di Indonesia, termasuk kebutuhan industrial plant, OEM, contractor, EPC, maintenance dan penggantian membrane existing SWRO system.

Support dapat mencakup identifikasi model membrane existing, pengecekan kebutuhan project, konsultasi awal pemilihan membrane serta evaluasi alternatif berdasarkan data system yang tersedia.

Untuk kebutuhan pengadaan, customer sebaiknya menyiapkan model membrane existing, jumlah element, seawater analysis, operating data, pressure vessel configuration dan target permeate quality.

Pilihan Toray RO Membrane untuk berbagai kebutuhan seawater dan brackish-water treatment tersedia dalam portfolio Toray Membrane FilterPart Indonesia.

Mengapa Membeli Toray SWRO Membrane dari PFI Filtration?

PFI Filtration melayani kebutuhan industrial filtration dan water treatment untuk engineer, procurement, OEM, contractor serta EPC di Indonesia.

Selain RO membrane, kebutuhan supporting filtration dapat dievaluasi sebagai bagian dari keseluruhan treatment train sehingga pemilihan produk tidak berhenti pada membrane saja.

Untuk SWRO plant, evaluasi dapat mencakup pretreatment, final cartridge filtration, membrane model dan kebutuhan membrane pengganti berdasarkan kondisi existing system.

Pendekatan tersebut membantu procurement dan engineering team memilih produk berdasarkan kebutuhan operasi aktual, bukan hanya berdasarkan kesamaan ukuran atau nama series.

Jual Toray TM820V-400 SWRO Membrane Indonesia

PFI Filtration melayani kebutuhan jual, distributor dan supplier Toray TM820V-400 Low Energy SWRO Membrane untuk seawater desalination plant, industrial water treatment, power plant, petrochemical, mining, smelter, offshore, OEM SWRO skid dan proyek EPC di Indonesia.

TM820V-400 dapat digunakan untuk new SWRO project maupun kebutuhan penggantian membrane existing setelah dilakukan engineering evaluation.

Untuk konsultasi dan pengadaan, informasikan model membrane existing, jumlah element, seawater condition, operating pressure, permeate ment serta pressure vessel configuration agar kebutuhan Toray SWRO Membrane dapat dievaluasi dengan lebih tepat.

Hubungi kami FilterPart Indonesia

Chat via WhatsApp : +62 813-8506-6789 (fast response)
